Algo que me pasa muy seguido cuando hago un dibujo 2D es que cuando quiero agregar cuadros de control geométrico (GD&T) por alguna razón esto arruina las líneas de acotación de las anotaciones hechas con la herramienta de "Anotación de Taladro" o "Hole Callout". Si eres obsesivo con la estética como yo, entenderás que esa línea quebrada debería de quebrarse al acabar la nota. Afortunadamente, esto se arregla agregando precisamente un punto de quiebre manualmente.
Primero, si haces clic sobre la anotación (sabrás que lo hiciste bien si tu cursor toma este aspecto

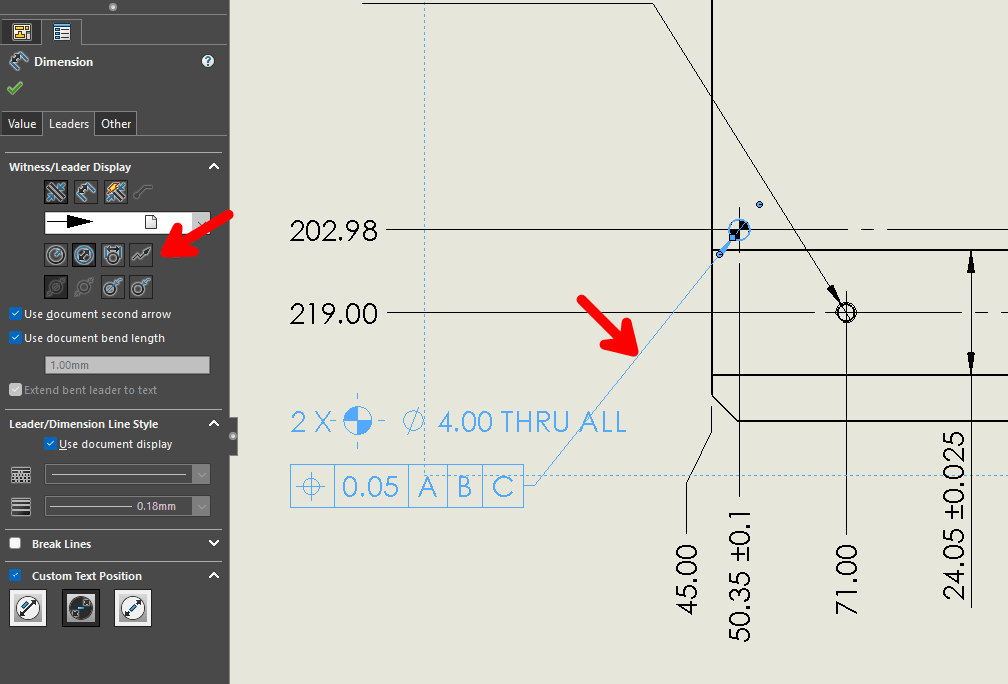

) verás a la izquierda sus propiedades. En la segunda pestaña encontrarás el segmento que señalo donde puedes presionar el último botón que dice "Multi-jog Leader".
Al hacer esto, si vuelves a hacer clic sobre la anotación, pero específicamente sobre la línea de ésta, al hacer clic derecho verás dos opciones nuevas. Selecciona la que dice "Agregar punto de quiebre de cota" o en inglés "Add Jog Point".
Verás que ahora tienes acceso a un nuevo punto sobre la línea de anotación, y lo puedes manipular como quieras para extender la cota y hacer que se vea estéticamente correcta.
