Previamente tocamos el tema de los beneficios de usar roscas cosméticas en lugar de modelar roscas — puedes ver el post aquí—, pero si ya lo intentaste seguramente te pasó que no viste nada. Entonces, ¿cómo habilitar la visualización de las roscas cosméticas? Sigue leyendo, pues esto aplica tanto para roscas externas como internas!

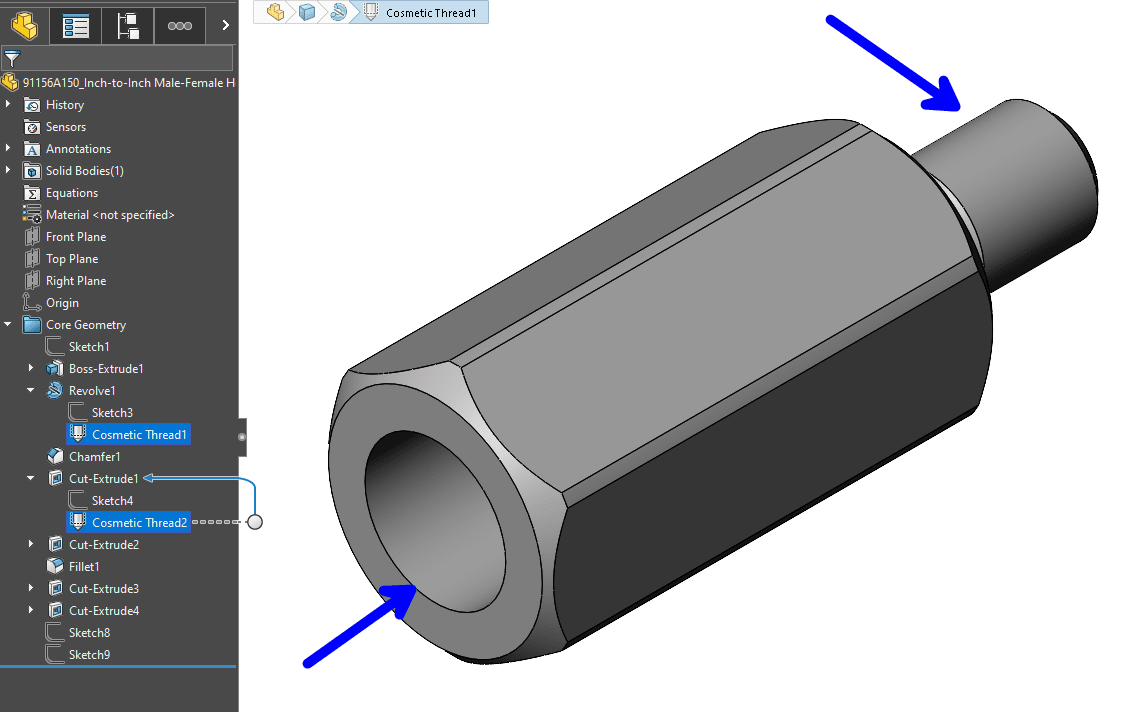

Primero, nota esta pieza que también descargué de McMaster. Ya le quité las roscas realistas y le agregué las cosméticas. Puedes ver que en efecto ya tiene roscas cosméticas en el árbol de operaciones justo debajo de cada operación correspondiente, pero no se ven. Esto se debe a un par de ajustes que seguramente no tienes predeterminadamente.

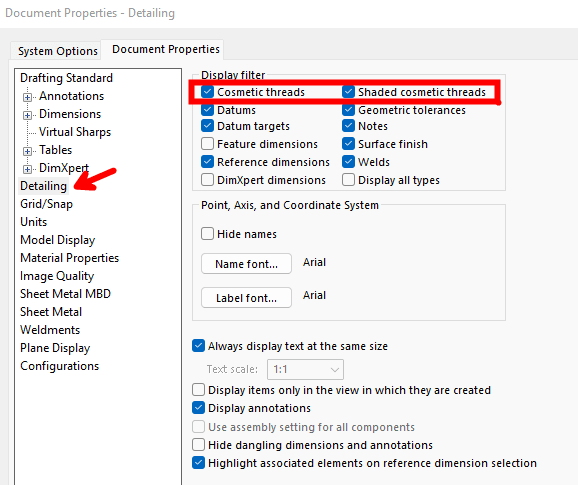

Ahora, debes de ir a los ajustes de tu archivo y en la sección de Detallado activa las dos primeras casillas. Esto lo debes hacer para cada archivo que quieras que se visualicen sus roscas cosméticas.
Finalmente, también necesitas habilitar las anotaciones de nivel superior de tu modelo. Haz clic en el triángulo al lado del ícono de visibilidad (el ojo) para expandirlo y selecciona la opción "Ver Anotaciones de Nivel Superior". Con esto por fin se verán esas roscas!
